En el entorno de la informática, los tornillos parecen un detalle insignificante, pero su elección incorrecta puede derivar en problemas de estabilidad y funcionamiento. En este artículo, analizaremos los tipos de tornillos para disco duro y otros componentes internos de tu ordenador, para que puedas realizar reparaciones o ensamblajes con total confianza.

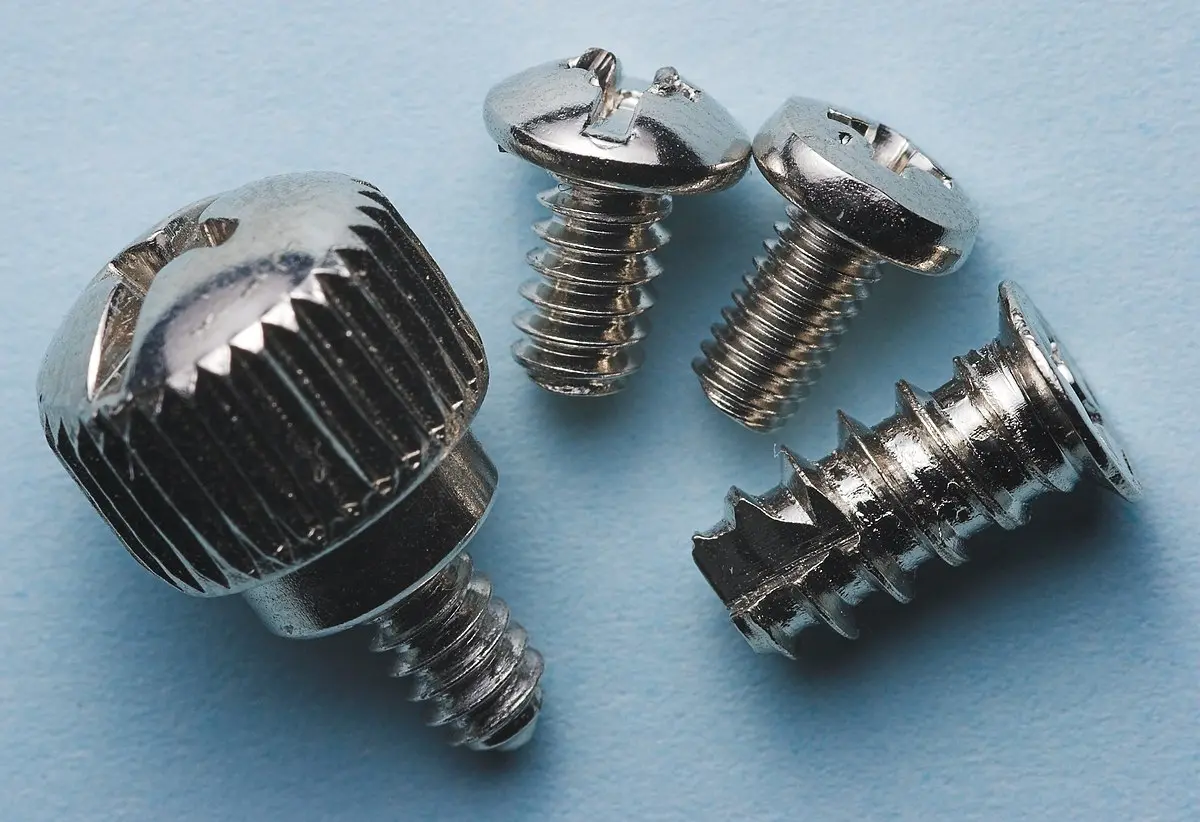

Tipos de Tornillos para Componentes Internos
Los tornillos para discos duros y otros componentes internos de un PC no son todos iguales. Las especificaciones varían según el tamaño y la función del componente al que se fijan. A continuación, analizaremos los tipos más comunes:
Tornillo #6-32 UNC
Este es, con mucho, el tornillo más común en las cajas de computadoras. Su rosca gruesa (#6-32 UNC) lo hace ideal para sujetar piezas más grandes y pesadas, como las fuentes de alimentación o los discos duros de 5 pulgadas. Suele encontrarse en longitudes de 3/16 pulgadas (76 mm), 1/4 pulgadas (4 mm) y, con menor frecuencia, 5/16 pulgadas (94 mm). También existen variantes métricas no estándar, como los de 5 mm. Es habitual que tenga cabeza hexagonal con pestaña, o cabeza avellanada (pan head).
Usos comunes del tornillo #6-32 UNC:
- Sujetar la fuente de alimentación a la caja
- Fijar discos duros de 5 pulgadas a la caja
- Sostener tarjetas de expansión
- Unir componentes de la caja entre sí
- Sujetar la tapa principal de la caja
Cabe destacar la variabilidad en el tipo de cabeza: Phillips (#2), Robertson (verde) o Torx, a veces combinados con ranura para destornillador plano.
Tornillo M3
El tornillo M3 es el segundo más utilizado en PCs. Su rosca métrica más fina (M3 x 0.5 mm) lo convierte en una opción ideal para piezas más pequeñas y delicadas, como discos duros de 5 pulgadas y unidades SSD. Se encuentra disponible en longitudes que van desde 1 mm hasta 20 mm.
Usos comunes del tornillo M3:
- Sujetar unidades ópticas de 25 pulgadas
- Fijar discos duros de 5 pulgadas y unidades SSD
- Sujetar disqueteras de 5 pulgadas (ya casi en desuso)
Normalmente, utiliza un destornillador Phillips (#2).
Separadores para Placa Base (Standoffs)
Los separadores para placa base son esenciales para evitar cortocircuitos. Estos separadores suelen tener rosca macho #6-32 UNC en un extremo y rosca hembra #6-32 UNC en el otro. El extremo macho se enrosca en la caja o en la placa trasera de la placa base, mientras que el extremo hembra recibe el tornillo que sujeta la placa base. También existen separadores con rosca M
Las especificaciones de los separadores suelen indicarse de la siguiente manera: M3 x 10 x 6 (M3 rosca macho y hembra, 10 mm de longitud hexagonal, 6 mm de longitud roscada).
Tornillos Jackscrews #4-40 UNC
Estos pequeños tornillos, generalmente con cabeza de mariposa, se utilizan para fijar ciertos conectores a puertos de hardware, como los conectores D-subminiatura (VGA, DVI, serie, paralelo, etc.).
Separadores Jackposts #4-40 UNC
Similares a los separadores para placa base, pero más pequeños, los jackposts #4-40 UNC se utilizan para sostener conectores D-subminiatura. Tienen una rosca hembra #4-40 UNC en el extremo que se enrosca y una cabeza hexagonal. Se debe tener precaución al ajustarlos para evitar que se rompan.
Materiales de los Tornillos
El acero es el material más común, a menudo con un acabado niquelado o anodizado. Otros materiales, como el latón, el aluminio, el nylon y diversos plásticos, también se utilizan para aplicaciones específicas.
Tabla Comparativa de Tornillos
| Tipo de Tornillo | Diámetro | Rosca | Usos Comunes |
|---|---|---|---|
| #6-32 UNC | 0.138 pulgadas (51 mm) | Gruesa | Fuentes de alimentación, discos duros de 5 pulgadas , componentes de la caja |
| M3 | 3 mm | Fina | Discos duros de 5 pulgadas , unidades SSD, unidades ópticas |
| #4-40 UNC | 0.099 pulgadas (51 mm) | Gruesa | Conectores D-subminiatura |
Consultas Habituales
- ¿Qué tipo de tornillos necesito para mi disco duro de 5 pulgadas? Generalmente, tornillos M
- ¿Qué tipo de tornillos necesito para mi disco duro de 5 pulgadas? Generalmente, tornillos #6-32 UNC.
- ¿Qué son los standoffs? Son separadores que evitan cortocircuitos entre la placa base y la caja.
Ejemplo de Cantidad de Tornillos en una Caja de PC
Una caja de PC típica puede incluir:
- 7 tornillos mariposa 6-32 × 6 mm para bandeja de unidades de 5 pulgadas
- 4 tornillos hexagonales 6-32 × 6 mm para la fuente de alimentación
- 21 tornillos Phillips 6-32 × 5 mm para placa base y bandeja de discos duros de 5 pulgadas
- 12 tornillos Phillips M3 × 5 mm para discos duros de 5 pulgadas
- 16 tornillos KB5 x 10 mm para ventiladores
- 9 separadores 6-32 × 5 + 4 mm para placa base
- 1 separador de posicionamiento 6-32 × 5 + 4 mm para placa base
Recuerda que estas cantidades son aproximadas y pueden variar según el modelo de caja.
Con esta información, podrás identificar y seleccionar los tornillos para disco duro y otros componentes internos de tu PC de forma correcta. Recuerda siempre verificar las especificaciones de tu caja y componentes antes de realizar cualquier montaje o reparación.
