Las placas madres, el corazón de cualquier computadora, albergan una intrincada red de componentes interconectados. Entre estos, los sockets o zócalos juegan un papel fundamental, actuando como el punto de conexión para el procesador, el componente más importante del sistema. Comprender los diferentes tipos de sockets y sus características es crucial para construir o actualizar un equipo de forma eficiente.

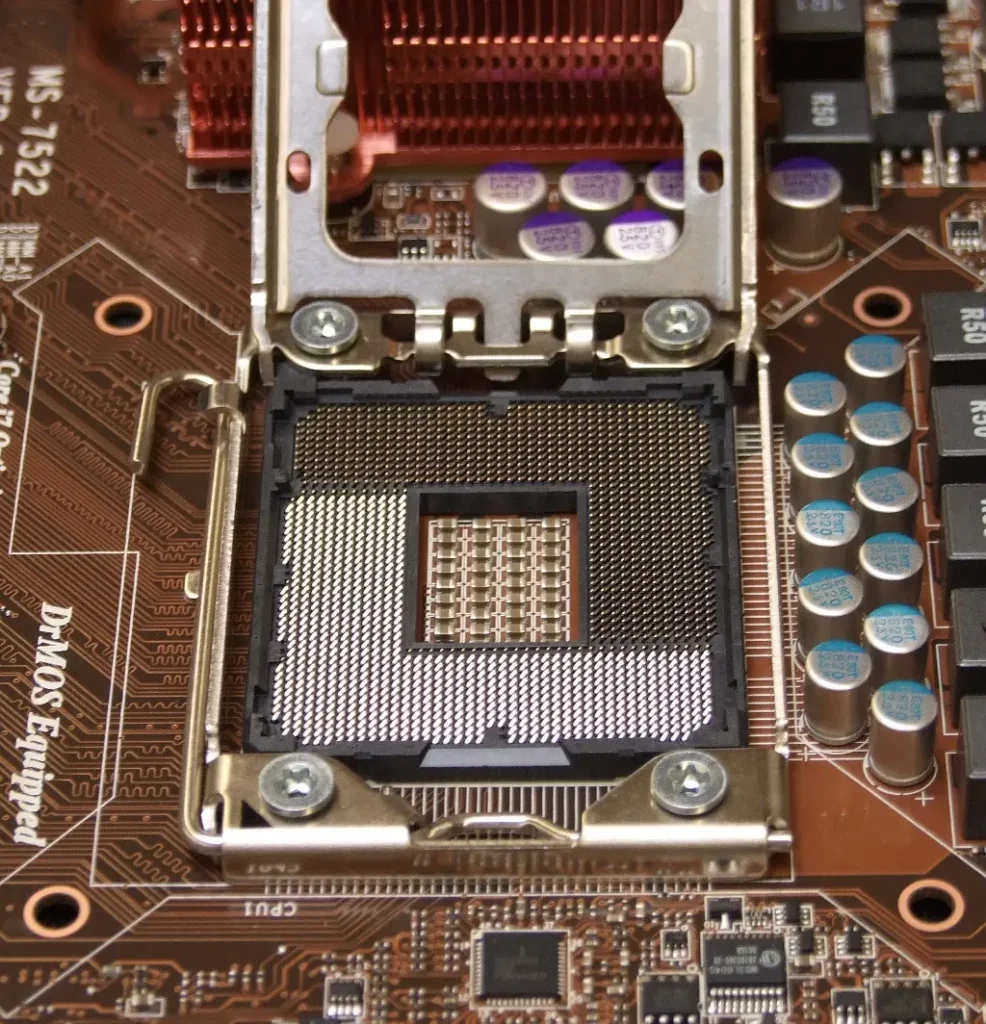

Qué son los Sockets de la Placa Madre?
El socket de CPU es un conector electrónico que permite fijar y conectar el microprocesador a la placa base sin necesidad de soldarlo. Esta característica de modularidad es clave en equipos de arquitectura abierta, permitiendo la sustitución del procesador por uno más potente o actualizado. En contraste, los equipos de arquitectura propietaria suelen soldar directamente los componentes a la placa.
La evolución de los procesadores ha llevado a un aumento significativo en el número de pines de conexión, pasando de pocos pines en los primeros procesadores a más de 1300 en los microprocesadores modernos. Los mecanismos de conexión han evolucionado también, siendo los más comunes hoy en día los zócalos con pines (Zero Insertion Force, ZIF) y LGA (Land Grid Array).
Tipos de Sockets:
- PGA (Pin Grid Array): El procesador cuenta con pines que encajan en orificios del zócalo. Este tipo de socket, aunque menos común en procesadores modernos, se utilizaba en procesadores Intel y sigue presente en algunos otros componentes.
- LGA (Land Grid Array): A diferencia del PGA, en el LGA los pines se encuentran en el zócalo, mientras que el procesador presenta contactos en su parte inferior. Es el tipo de socket predominante en los procesadores modernos de Intel.
- BGA (Ball Grid Array): Utiliza pequeñas esferas de soldadura para la conexión, siendo muy común en portátiles y otros dispositivos compactos donde el espacio es limitado. Este tipo de socket no es tan común en placas madres de escritorio.
Historia de los Sockets:
Los primeros procesadores utilizaban empaques DIP con pocos pines. Con el aumento de la complejidad, se adoptaron empaques PLCC, y posteriormente el PGA, que requería una fuerza considerable para la instalación. La necesidad de facilitar la instalación condujo a los zócalos ZIF de presión nula, mejorando la experiencia de usuario y reduciendo el riesgo de daños.
Funcionamiento de los Sockets:
El socket se suelda a la placa madre, estableciendo la conexión eléctrica con los circuitos. El procesador se instala de forma que cada pin o contacto se alinee con su correspondiente punto en el zócalo. El aumento en el consumo energético y la reducción del voltaje de operación de los procesadores ha resultado en un incremento significativo en el número de pines, muchos de los cuales se dedican a la alimentación del procesador.
La distribución de funciones de los pines es específica para cada socket. Un cambio sustancial en las funciones del procesador, como la modificación de buses o la alimentación, suele requerir la creación de un nuevo estándar de socket para asegurar la compatibilidad.
Si bien existe en algunos casos compatibilidad entre diferentes sockets, permitiendo el uso de procesadores más antiguos en placas madres más nuevas (retrocompatibilidad), la compatibilidad no siempre está garantizada. En ocasiones, se utilizan adaptadores para permitir la instalación de procesadores en sockets diferentes.
Consideraciones al Elegir un Socket:
La elección del socket adecuado es crucial para la compatibilidad del procesador con la placa madre. Es importante verificar la especificación del socket tanto en la placa madre como en el procesador antes de realizar cualquier compra. Una incompatibilidad entre el socket de la placa madre y el procesador puede resultar en un mal funcionamiento o en la imposibilidad de instalar el procesador.
Consultas Habituales sobre Sockets:
¿Qué significa LGA 1151, LGA 1200, AM4, etc.? Estas son designaciones que identifican diferentes tipos de sockets, cada uno compatible con procesadores específicos de Intel o AMD.
¿Puedo actualizar mi procesador? Sí, siempre y cuando la nueva CPU sea compatible con el socket de tu placa madre. Verificar las especificaciones es fundamental para evitar problemas de compatibilidad.
¿Qué pasa si instalo un procesador incompatible? La placa madre no reconocerá el procesador, lo que impedirá el correcto funcionamiento del sistema. En casos extremos, podría incluso dañarse la placa madre o el procesador.
Tabla Comparativa de Sockets (Ejemplos):
| Socket | Fabricante | Generación de Procesadores | Características |
|---|---|---|---|
| LGA 1151 | Intel | 6th, 7th, 8th Generation | Popular, amplia compatibilidad |
| LGA 1200 | Intel | 10th, 11th Generation | Mayor número de pines |
| AM4 | AMD | Ryzen | Alta eficiencia energética |
Nota: Esta tabla solo muestra algunos ejemplos. Existen muchos otros tipos de sockets con sus propias características.
Comprender los tipos de sockets y sus características es esencial para cualquier persona que construya o actualice un computador. La correcta elección del socket garantiza la compatibilidad entre la placa madre y el procesador, asegurando el óptimo rendimiento del sistema.
Tornillos de placa madre: Un componente crucial para la fijación
Aunque la información proporcionada se centra en los sockets, es importante mencionar la importancia de los tornillos en la fijación de la placa madre a la caja del computador. Estos pequeños componentes garantizan la estabilidad y la correcta conexión eléctrica, evitando problemas de funcionamiento y daños.
La elección de los tornillos adecuados también es crucial, ya que deben tener el tamaño y la rosca correctos para evitar problemas de fijación. La utilización de tornillos incorrectos puede causar daños a la placa madre o a la caja del computador.
La calidad de los tornillos también es un factor importante, ya que tornillos de baja calidad pueden aflojarse con el tiempo, causando inestabilidad en el sistema y posibles problemas de contacto.
