Resistencia tubular recta con terminales de tornillo

En este artículo, exploraremos a fondo las resistencias tubulares rectas con terminales de tornillo, centrándonos en su estructura interna y sus diversas aplicaciones. Analizaremos sus características, ventajas, diferentes tipos y cómo elegir la adecuada para sus necesidades. También abordaremos consultas habituales para una comprensión completa de este componente esencial en diversas industrias.

¿Qué es una Resistencia Tubular?

Una resistencia tubular es un elemento calefactor eléctrico que transforma la energía eléctrica en calor mediante el efecto Joule. Su diseño consiste en un elemento resistivo, generalmente una aleación de metales como el nicromo, alojado dentro de un tubo protector, normalmente de acero inoxidable, cobre o incoloy. Este tubo proporciona protección mecánica y aislamiento eléctrico. Las resistencias tubulares rectas con terminales de tornillo se caracterizan por su forma cilíndrica y la presencia de terminales roscados para facilitar la conexión eléctrica.

Estructura Interna de una Resistencia Tubular Recta

La estructura interna de una resistencia tubular recta con terminales de tornillo es clave para su funcionamiento y durabilidad. Se compone de los siguientes elementos:

• Elemento Resistivo: Un hilo o cinta de material resistivo, generalmente nicromo (aleación de níquel y cromo), que genera el calor al pasar la corriente eléctrica.
• Aislante Eléctrico: Un material aislante, como óxido de magnesio, que rodea el elemento resistivo y lo protege del tubo exterior, evitando cortocircuitos.
• Tubo Protector: Un tubo metálico que encapsula el elemento resistivo y el aislante, protegiéndolos del ambiente y proporcionando resistencia mecánica. Los materiales comunes incluyen acero inoxidable, cobre e incoloy.
• Terminales de Tornillo: Conexiones roscadas en los extremos del tubo que permiten una fácil conexión a los circuitos eléctricos. Estos facilitan el montaje y la conexión a otros componentes.

Ventajas de las Resistencias Tubulares Rectas con Terminales de Tornillo

Las resistencias tubulares rectas con terminales de tornillo ofrecen varias ventajas sobre otros tipos de resistencias:

• Robustez y Durabilidad: Su diseño proporciona una gran resistencia a impactos, vibraciones y altas temperaturas.
• Versatilidad: Se pueden adaptar a una amplia gama de aplicaciones y formas, gracias a su diseño modular y facilidad de conexión.
• Fácil Instalación: Los terminales de tornillo simplifican la conexión al circuito eléctrico.
• Eficiencia: La transferencia de calor es eficiente, gracias a la alta densidad de potencia y al diseño del tubo.
• Resistencia a la Corrosión: El uso de materiales como el acero inoxidable ofrece una alta resistencia a la corrosión, ideal para entornos húmedos o agresivos.

Aplicaciones de las Resistencias Tubulares

Las resistencias tubulares encuentran aplicación en una gran variedad de sectores y procesos:

• Calefacción Industrial: En hornos, calentadores de fluidos, moldes y procesos de calentamiento industrial en general.
• Calefacción de Líquidos: Inmersión directa en líquidos para su calentamiento, como en sistemas de calefacción de agua o aceites.
• Calefacción de Aire: Integradas en sistemas de calefacción por convección o radiación.
• Aplicaciones Domésticas: En electrodomésticos como tostadores, cafeteras y secadores de pelo.
• Aplicaciones Científicas: En equipos de laboratorio, instrumentos de análisis y otros equipos científicos.

Tipos de Resistencias Tubulares

Existen diferentes tipos de resistencias tubulares, que se diferencian en sus características y aplicaciones:

• Según el Material del Tubo: Acero inoxidable, cobre, incoloy, etc. La elección del material dependerá de las condiciones de trabajo, como la temperatura y la corrosión.
• Según la Potencia: Disponibles en una amplia gama de potencias, para adaptarse a las necesidades específicas de cada aplicación.
• Según la Longitud: Se fabrican en diversas longitudes para adaptarse al espacio disponible y la aplicación.
• Según el Diámetro: Se ofrecen diferentes diámetros para diferentes necesidades de flujo de calor y espacio disponible.

Selección de la Resistencia Tubular Adecuada

Para elegir la resistencia tubular adecuada, es necesario considerar los siguientes factores:

• Potencia Requerida: Calcular la potencia necesaria para calentar el elemento o fluido a la temperatura deseada.
• Voltaje de Alimentación: Seleccionar la resistencia con el voltaje adecuado para su sistema eléctrico.
• Material del Tubo: Considerar la resistencia a la corrosión y la temperatura máxima de trabajo.
• Dimensiones: Seleccionar la resistencia con las dimensiones adecuadas para el espacio disponible y la aplicación.
• Tipo de Conexión: En este caso, terminales de tornillo , asegurando compatibilidad con el sistema eléctrico.

Consultas Habituales sobre Resistencias Tubulares

A continuación, se responden algunas consultas habituales sobre resistencias tubulares rectas con terminales de tornillo :

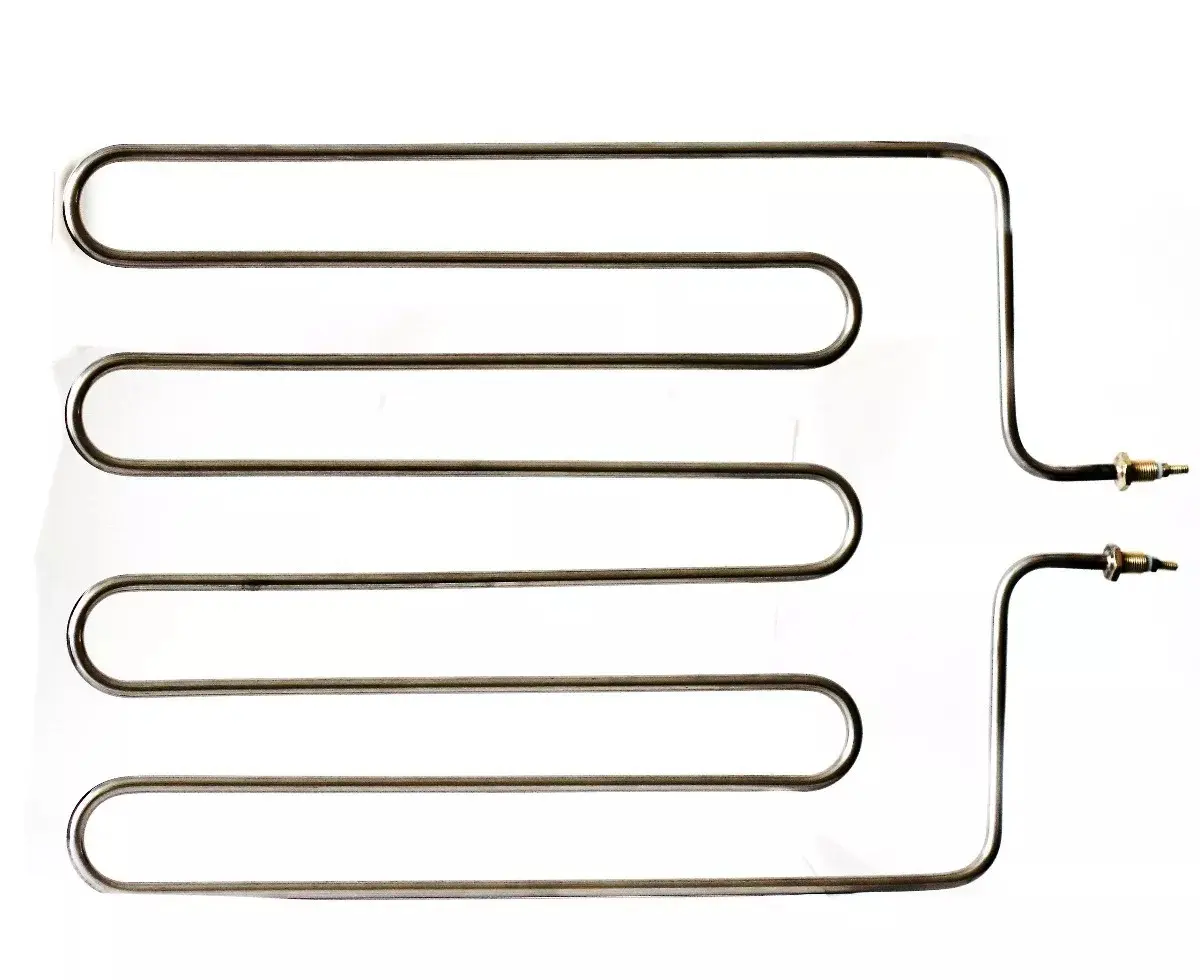

¿Cuánto consume una resistencia tubular de 3000 watts?

Una resistencia tubular de 3000 watts a 220V consume aproximadamente 14 amperios (A). Este valor puede variar ligeramente según la tensión real y la eficiencia de la resistencia.

¿Qué es una resistencia de inmersión?

Una resistencia de inmersión es un tipo de resistencia tubular diseñada para sumergirse directamente en un líquido para calentarlo. Suelen tener una forma en "U" o "J" para facilitar la inmersión y la distribución del calor.

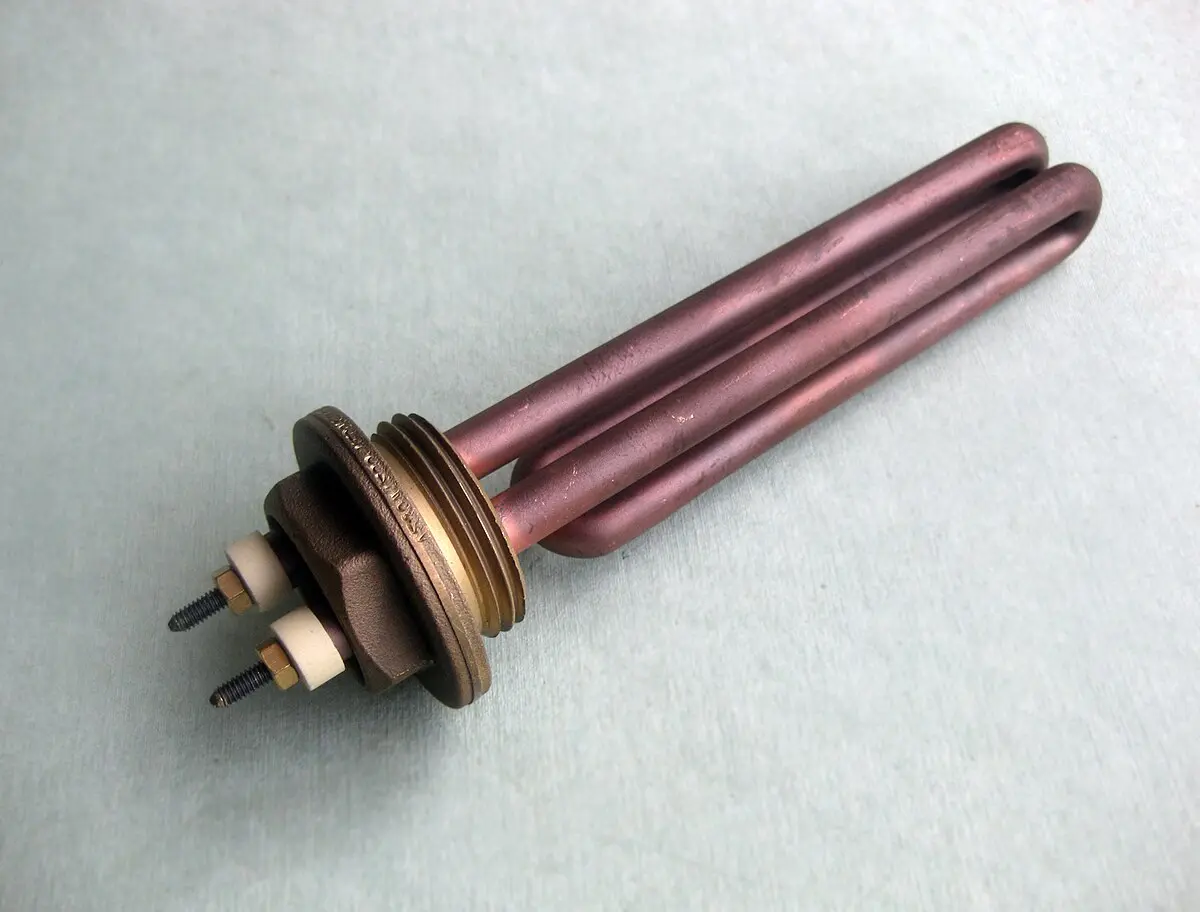

¿Cómo funciona una resistencia calefactora tubular?

Una resistencia calefactora tubular funciona mediante el efecto Joule, donde la corriente eléctrica que pasa por el elemento resistivo genera calor. Este calor se transfiere al fluido o elemento que se desea calentar a través del tubo protector.

Tabla Comparativa de Materiales para Tubos de Resistencias Tubulares

Nota: Los valores específicos pueden variar según la aleación del material.

Las resistencias tubulares rectas con terminales de tornillo son componentes versátiles y robustos, esenciales en una gran variedad de aplicaciones. Su diseño sencillo pero eficiente, junto con la facilidad de instalación, las convierte en una opción ideal para diversas necesidades de calentamiento. Entender su estructura interna y las características de los diferentes materiales disponibles permite elegir la opción más adecuada para cada proyecto, asegurando un funcionamiento óptimo y una larga vida útil.
