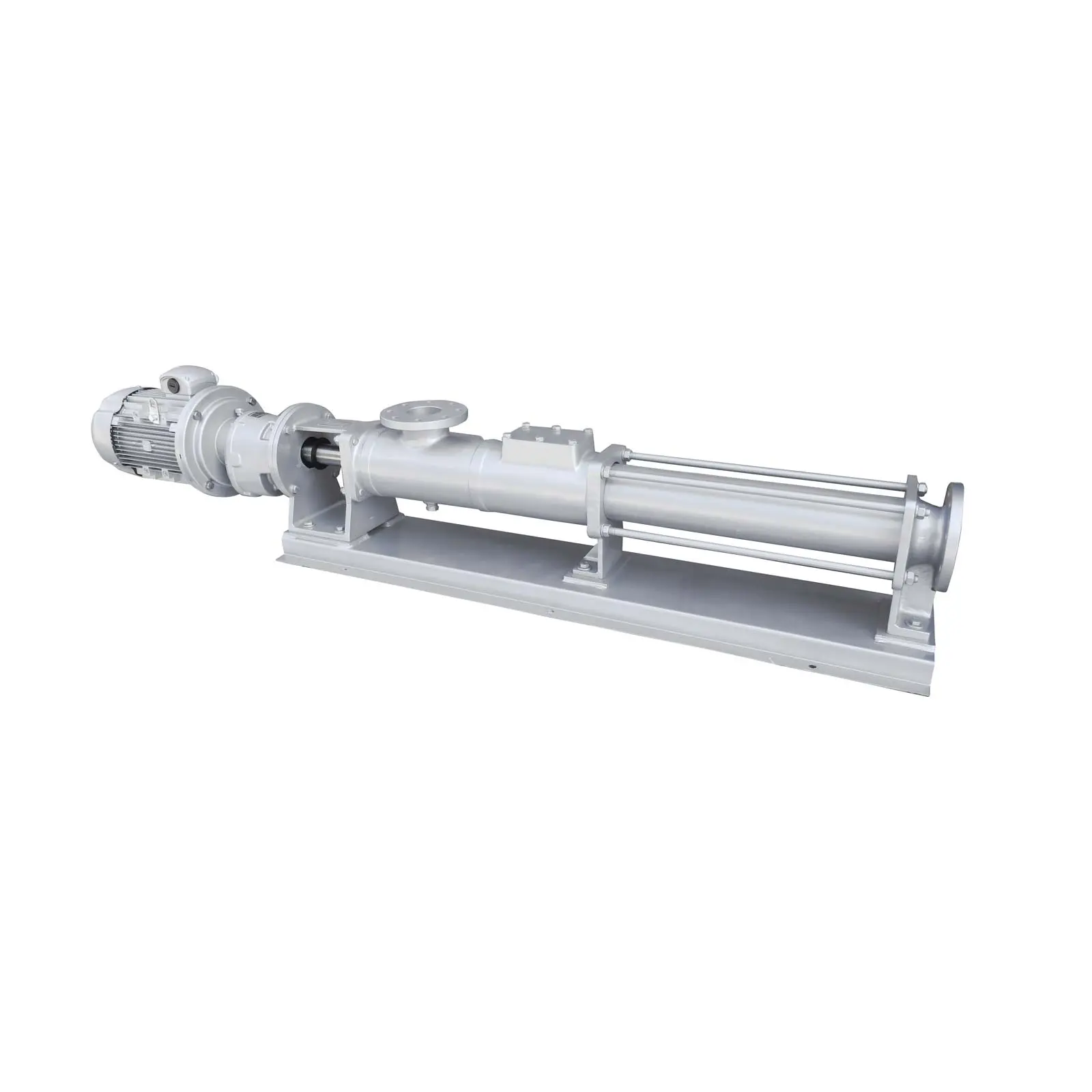

Las bombas de tornillo excéntrico, también conocidas como bombas helicoidales o de cavidad progresiva, son dispositivos de desplazamiento positivo utilizados para bombear fluidos, particularmente aquellos con alta viscosidad. A diferencia de otros tipos de bombas, su funcionamiento se basa en el movimiento rotatorio de un rotor (tornillo) excéntrico dentro de un estator (parte estática). Este movimiento crea cavidades progresivas que transportan el fluido de manera continua y eficiente.
Componentes Internos Clave

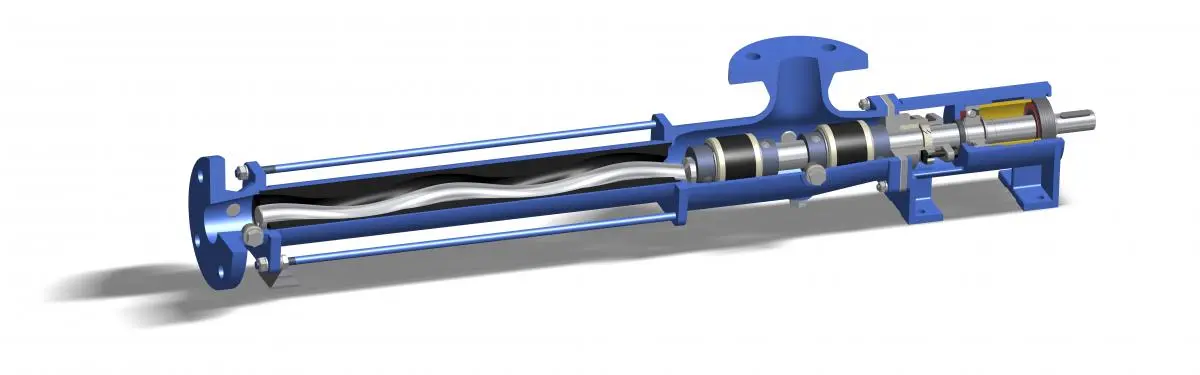

La estructura interna de una bomba de tornillo excéntrico se caracteriza por su simplicidad y eficiencia. Los componentes principales son:
- Rotor (Tornillo Helicoidal): Este elemento rotatorio, con una forma helicoidal precisa, es el corazón de la bomba. Su movimiento excéntrico dentro del estator es el responsable del bombeo.
- Estator (Parte Estática): Una pieza de forma complementaria al rotor, generalmente de caucho o materiales elastoméricos, que proporciona la contrapresión necesaria para el desplazamiento del fluido. Su diseño asegura un sellado preciso entre el rotor y el estator, evitando fugas.
- Sellos Mecánicos: En la mayoría de las bombas, se utilizan sellos mecánicos para evitar fugas en los puntos de entrada y salida del fluido. Estos sellos son cruciales para mantener la eficiencia y prevenir la contaminación.
- Cojinetes: Los cojinetes son responsables de soportar el rotor y permitir su rotación suave y sin fricción excesiva. La selección adecuada de los cojinetes es fundamental para la vida útil de la bomba.
Funcionamiento Interno
El funcionamiento se basa en el principio de desplazamiento positivo. El rotor excéntrico gira dentro del estator, creando un espacio entre ambos que se llena con el fluido. A medida que el rotor continúa rotando, este espacio se reduce, impulsando el fluido a lo largo de la bomba hasta la salida. La rotación continua del rotor crea un flujo constante y sin pulsaciones, ideal para fluidos sensibles a las variaciones de presión.
La ausencia de válvulas internas simplifica el diseño y reduce el mantenimiento. La acción de bombeo es suave y eficiente, lo que resulta en un menor desgaste y una mayor vida útil de la bomba. La geometría precisa del rotor y el estator permite un bombeo preciso y predecible, independientemente de las variaciones de viscosidad del fluido.
Ventajas de las Bombas de Tornillo Excéntrico
Las bombas de tornillo excéntrico ofrecen varias ventajas, entre las que destacan:
- Autocebado: Muchas bombas de este tipo tienen la capacidad de autocebado, lo que facilita su instalación y operación.
- Manejo de Fluidos Viscosos: Son ideales para bombear fluidos de alta viscosidad, incluyendo lodos, pinturas, y otros materiales difíciles de bombear con otros tipos de bombas.
- Flujo Constante y Suave: Proporcionan un flujo constante y sin pulsaciones, lo que es beneficioso para aplicaciones sensibles a las variaciones de presión.
- Bajo Mantenimiento: Su diseño simple y robusto requiere un mantenimiento mínimo.
- Alta Eficiencia: Generalmente tienen una alta eficiencia energética.
Aplicaciones
Las bombas de tornillo excéntrico se utilizan en una amplia gama de aplicaciones industriales, incluyendo:
- Industria alimentaria
- Industria química
- Tratamiento de aguas residuales
- Industria farmacéutica
- Industria petrolera
Consultas Habituales sobre Bombas de Tornillo Excéntrico
| Pregunta | Respuesta |
|---|---|
| ¿Qué tipo de fluidos pueden bombear? | Fluidos viscosos, abrasivos, con partículas en suspensión. |
| ¿Requieren mucho mantenimiento? | Relativamente bajo mantenimiento comparado con otros tipos de bombas. |
| ¿Son autocebantes? | Depende del modelo, muchos sí lo son. |
| ¿Cuál es su eficiencia energética? | Generalmente alta eficiencia. |
| ¿Qué materiales se utilizan en su construcción? | Acero inoxidable, hierro fundido, materiales elastoméricos. |
Tabla Comparativa con Otros Tipos de Bombas
| Característica | Bomba de Tornillo Excéntrico | Bomba de Émbolo Alternativo | Bomba Centrífuga |
|---|---|---|---|
| Viscosidad del fluido | Alta | Media | Baja |
| Flujo | Constante | Pulsátil | Constante |
| Mantenimiento | Bajo | Medio | Medio |
| Autocebado | A menudo | No | No |
Consideraciones de Diseño y Selección
La selección de una bomba de tornillo excéntrico adecuada depende de varios factores, incluyendo el tipo de fluido, la viscosidad, el caudal requerido, la presión de descarga, y las condiciones de operación. Es importante considerar la compatibilidad de los materiales de construcción con el fluido bombeado para asegurar la durabilidad y el funcionamiento óptimo de la bomba.
El diseño interno, como la geometría del rotor y del estator, es crucial para la eficiencia y el rendimiento de la bomba. Un diseño preciso garantiza un flujo suave y evita la cavitación, asegurando un funcionamiento eficiente y prolongado.
Las bombas de tornillo excéntrico son una solución eficiente y robusta para el bombeo de fluidos viscosos en una variedad de aplicaciones industriales. Su diseño simple, su bajo mantenimiento y su alta eficiencia las convierten en una opción popular en diversas industrias.
