Los bloques de terminales de tornillo son componentes esenciales en instalaciones eléctricas y electrónicas, ofreciendo una solución segura y eficiente para conectar y organizar cables. Este artículo profundiza en la estructura interna de estos bloques, investigando sus diferentes tipos, especificaciones y métodos de sujeción, sin considerar su estructura exterior.
- Estructura Interna de un Bloque de Terminales de Tornillo
- Tipos de Bloques de Terminales de Tornillo según su Estructura Interna
- Métodos de Sujeción de Cables en Bloques de Terminales de Tornillo
- Especificaciones Eléctricas Importantes
- Consultas Habituales sobre Bloques de Terminales de Tornillo
- Consideraciones Adicionales

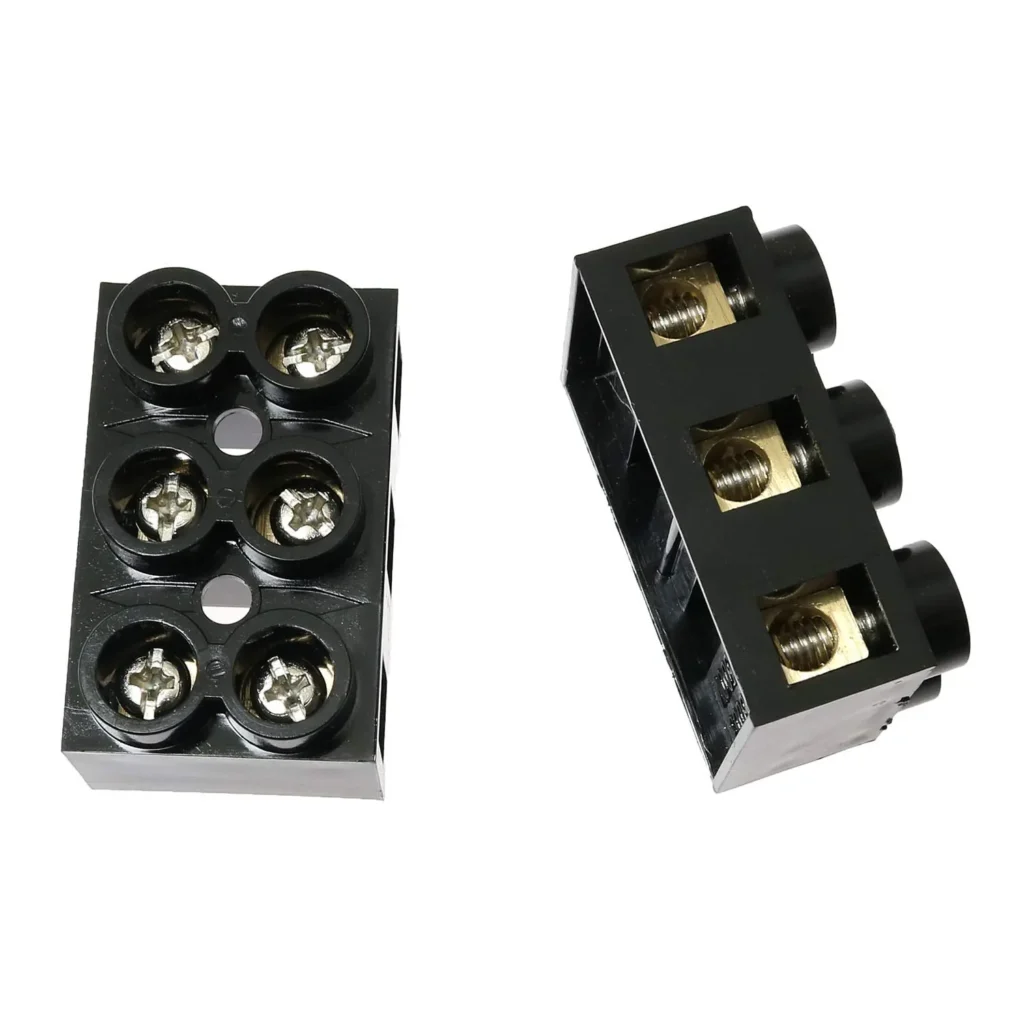

Estructura Interna de un Bloque de Terminales de Tornillo
La estructura interna de un bloque de terminales de tornillo se centra en la conexión segura y aislada de los conductores. Sus elementos clave incluyen:
- Cuerpo Aislante: Generalmente fabricado en plástico o cerámica, este elemento protege contra cortocircuitos y descargas eléctricas, aislando eléctricamente cada terminal del otro.
- Terminales Conductores: Normalmente hechos de cobre o metales resistentes a la corrosión, estos terminales aseguran la conexión eléctrica con los cables. Su diseño facilita la inserción y sujeción de los conductores.
- Tornillos de Sujeción: Estos tornillos permiten ajustar firmemente cada conductor en su terminal, garantizando una conexión segura y confiable. El apriete adecuado es crucial para evitar problemas de conexión.
- Placa de Montaje (en algunos modelos): Algunos bloques de terminales incluyen una placa de montaje que permite una instalación sencilla en paneles o rieles DIN.
Tipos de Bloques de Terminales de Tornillo según su Estructura Interna
La estructura interna varía dependiendo del tipo de bloque de terminales. Algunos de los tipos más comunes son:
Bloques de Terminales de Un Solo Nivel:
Estos son los más simples, con una conexión directa de cable a cable. Ideal para aplicaciones con pocos cables y conexiones sencillas.
Bloques de Terminales de Doble Nivel:
Ofrecen mayor capacidad de conexión en el mismo espacio, apilando los terminales en dos niveles. Una solución eficiente para ahorrar espacio en paneles.
Bloques de Terminales de Múltiples Niveles:
Similar a los de doble nivel, pero con más niveles, permitiendo una mayor densidad de conexiones en un espacio reducido. Ideales para aplicaciones con un gran número de cables.
Métodos de Sujeción de Cables en Bloques de Terminales de Tornillo
La sujeción del cable es fundamental para la seguridad y la confiabilidad de la conexión. Los métodos más comunes incluyen:
- Abrazaderas de Tornillo: El método más tradicional, utilizando tornillos para asegurar los cables en los terminales. Permite una gran flexibilidad en el calibre del cable.
- Clips de Resorte (en algunos modelos): Algunos bloques de terminales incorporan clips de resorte para una sujeción más rápida y sencilla, aunque su capacidad para diferentes calibres de cable puede ser más limitada.
Especificaciones Eléctricas Importantes
Antes de seleccionar un bloque de terminales de tornillo, es crucial considerar sus especificaciones eléctricas:
| Especificación | Descripción |
|---|---|
| Número de Polos/Contactos | Indica la cantidad de cables que se pueden conectar simultáneamente. |
| Paso | Distancia entre los centros de polos adyacentes, importante para el espacio disponible. |
| Clasificación de Corriente | Corriente máxima que el bloque puede soportar de forma segura. Debe ser superior a la corriente esperada en el sistema. |
| Clasificación de Voltaje | Voltaje máximo que el bloque puede soportar de forma segura. Debe ser superior al voltaje del sistema. |
| Tamaño/Tipo de Cable | Calibre de cable AWG compatible con el bloque. |
Consultas Habituales sobre Bloques de Terminales de Tornillo
Algunas de las preguntas más frecuentes sobre bloques de terminales de tornillo son:
- ¿Cuál es la diferencia entre un bloque de terminales y una regleta de terminales? Una regleta integra múltiples bloques de terminales en un solo dispositivo, ofreciendo una solución compacta.
- ¿Cómo se elige el bloque de terminales adecuado? Considerando el número de cables, la corriente y voltaje del sistema, el calibre del cable y el espacio disponible.
- ¿Cómo se realiza una conexión segura? Asegurando que los cables estén firmemente sujetos con los tornillos, sin apretar excesivamente.
- ¿Qué materiales se utilizan en la fabricación? Generalmente plástico o cerámica para el cuerpo aislante y cobre o metales resistentes a la corrosión para los terminales.
Consideraciones Adicionales
La elección del bloque de terminales de tornillo correcto depende de la aplicación específica. Factores como el ambiente operativo (temperatura, humedad), la necesidad de etiquetado y las características de seguridad deben ser considerados. Algunos bloques de terminales incorporan características adicionales, como portafusibles o indicadores LED.
La estructura interna de un bloque de terminales de tornillo, aunque simple a primera vista, es crucial para su funcionamiento seguro y eficiente. Entender sus componentes y especificaciones es fundamental para seleccionar el bloque adecuado para cada aplicación, garantizando la seguridad y confiabilidad de las instalaciones eléctricas.
