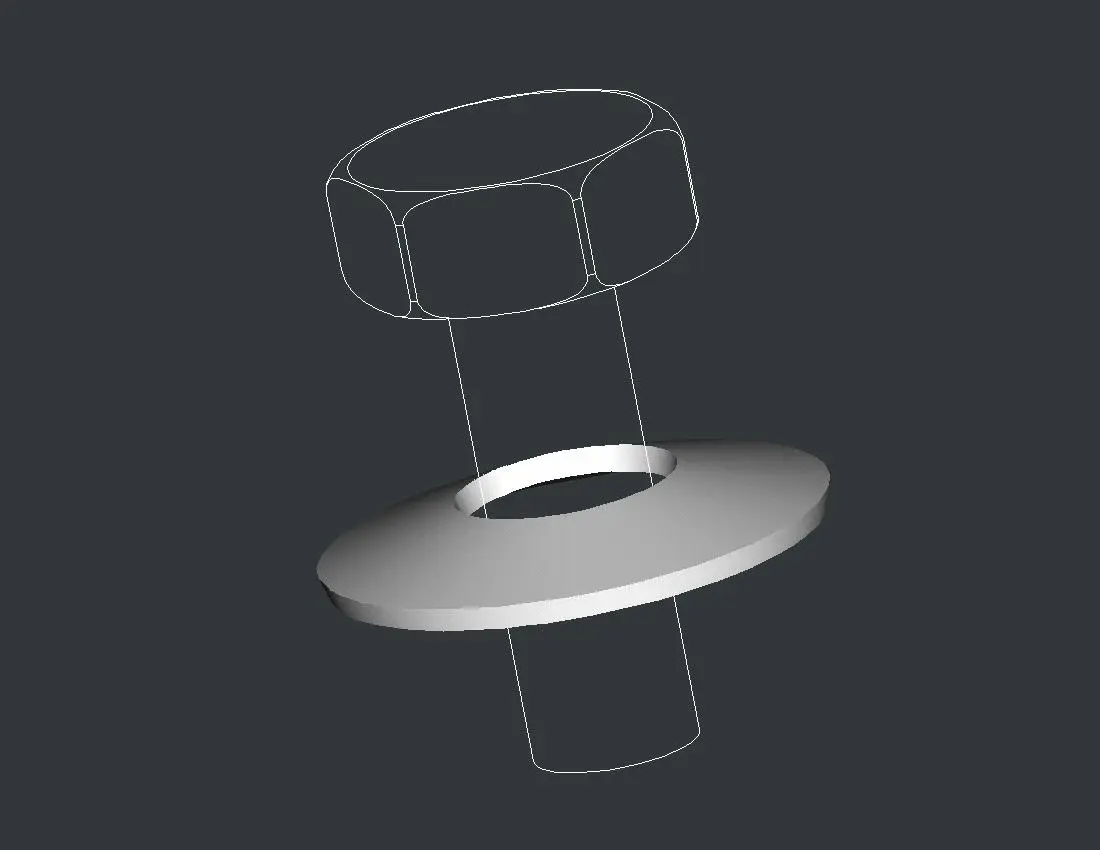

La arandela Belleville, también conocida como resorte de disco cónico, muelle Belleville o arandela elástica, es un elemento mecánico que se caracteriza por su forma de arandela troncocónica y su capacidad para soportar cargas axiales, tanto estáticas como dinámicas. Su diseño simple pero ingenioso le permite ofrecer un rendimiento excepcional en diversas aplicaciones.
- Historia de la Arandela Belleville
- Características y Usos de la Arandela Belleville
- Apilamiento de Arandelas Belleville
- Consideraciones de Rendimiento
- Cálculo de la Carga y la Constante Elástica
- Normas y Estándares
- Consultas Habituales sobre Arandelas Belleville
- Tabla Comparativa de Arandelas Belleville con Otros Resortes
Historia de la Arandela Belleville
Aunque el nombre "Belleville" se asocia con Julien Belleville, un inventor francés que patentó un diseño similar en 1835, el verdadero inventor de este tipo de resorte permanece desconocido. A lo largo de los años, se han desarrollado diferentes perfiles de arandelas Belleville, siendo los más comunes los que poseen o no planos de contacto.
Características y Usos de la Arandela Belleville
Las arandelas Belleville ofrecen varias ventajas respecto a otros tipos de resortes:
- Alta capacidad de carga en espacios reducidos : Pueden soportar grandes cargas con una mínima altura de instalación.
- Fácil ajuste de la curva característica : La combinación de diferentes arandelas Belleville permite ajustar con precisión la rigidez y la deflexión del sistema.
- Larga vida útil bajo cargas dinámicas : Con un dimensionamiento adecuado, presentan una alta resistencia al desgaste bajo cargas cíclicas.
- Baja relajación : No sufren deformaciones permanentes significativas si se mantienen dentro de los límites de tensión permitidos.
- Alta amortiguación : En ciertas configuraciones, pueden proporcionar un efecto de amortiguación considerable.
- Transmisión de fuerza concéntrica : La forma anular asegura una transmisión de fuerza precisa y centrada.
Gracias a estas propiedades, las arandelas Belleville encuentran aplicación en una amplia gama de sectores, incluyendo:
- Industria militar : Se emplean en mecanismos de detonación de minas terrestres y como muelles de retroceso en piezas de artillería.
- Fabricación de armas de fuego : Algunos rifles utilizan pilas de arandelas Belleville como sistema de retroceso del percutor.
- Aeronáutica : Se utilizan como indicadores de cambios en la humedad de la madera en hélices, y como amortiguadores de vibraciones en trenes de aterrizaje.
- Automoción : Actúan como amortiguadores de vibraciones en diversas partes del vehículo.
- Ingeniería civil : En Japón se han utilizado para amortiguar las vibraciones sísmicas en edificios.
- Ascensores : Forman parte de sistemas de frenado progresivo en ascensores.
Apilamiento de Arandelas Belleville
La flexibilidad de las arandelas Belleville se amplía mediante su apilamiento. Existen dos configuraciones principales:
- Apilamiento en paralelo : Las arandelas se apilan con la misma orientación, aumentando la rigidez del conjunto. Sin embargo, la fricción entre las arandelas puede generar pérdidas de carga (histéresis).
- Apilamiento en serie : Las arandelas se apilan con orientaciones alternas, reduciendo la rigidez y aumentando la deflexión. La fricción es menos significativa en este tipo de apilamiento.
La combinación de ambos tipos de apilamiento y el uso de arandelas con diferentes características permite un ajuste preciso de la constante elástica y la curva de deflexión.
Consideraciones de Rendimiento
El diseño y apilamiento de las arandelas Belleville influyen directamente en su rendimiento. Factores como la fricción, el efecto de "tocar fondo" (cuando las arandelas se comprimen completamente) y la histéresis deben tenerse en cuenta para obtener un comportamiento óptimo. Para apilamientos en paralelo, se recomienda no exceder un número limitado de arandelas para minimizar las pérdidas por fricción.
Cálculo de la Carga y la Constante Elástica
Existen métodos de cálculo para determinar la carga que soporta una arandela Belleville en función de su deflexión, así como para calcular su constante elástica. Estos cálculos, basados en fórmulas complejas, toman en cuenta parámetros como el diámetro exterior e interior, la altura, el espesor y las propiedades del material. Normas como la DIN 2092 y la DIN 2093 proporcionan ecuaciones para realizar estos cálculos. Tener en cuenta que las fórmulas simplificadas pueden no ser adecuadas para todos los casos, especialmente para arandelas Belleville con espesores reducidos o superficies de contacto planas.
Normas y Estándares
La fabricación y el diseño de arandelas Belleville se rigen por normas internacionales, entre las que destacan las normas DIN, que establecen especificaciones para el cálculo, la fabricación y la calidad de estos resortes.
Consultas Habituales sobre Arandelas Belleville
| Pregunta | Respuesta |
|---|---|
| ¿Qué es una arandela Belleville? | Un resorte en forma de arandela troncocónica que soporta cargas axiales. |
| ¿Para qué se utilizan? | Amortiguación, precarga, mecanismos de activación, entre otros. |
| ¿Cómo se apilan? | En paralelo (mayor rigidez) o en serie (menor rigidez). |
| ¿Cómo se calculan sus propiedades? | Mediante fórmulas que consideran sus dimensiones y propiedades del material. |
| ¿Qué normas las regulan? | Normas DIN, entre otras. |
Tabla Comparativa de Arandelas Belleville con Otros Resortes
| Característica | Arandela Belleville | Resorte Helicoidal |
|---|---|---|
| Espacio de instalación | Reducido | Mayor |
| Rigidez | Ajustable | Fijo |
| Capacidad de carga | Alta | Variable |
| Amortiguación | Alta (en ciertas configuraciones) | Variable |
| Costo | Moderado | Variable |
La arandela Belleville es un elemento versátil y eficiente con una amplia gama de aplicaciones. Su capacidad para soportar cargas elevadas en espacios reducidos, junto con la posibilidad de ajustar su rigidez mediante apilamiento, la convierten en una solución ideal para diversas necesidades de ingeniería.
