La especificación de torque en tornillos es crucial para asegurar la funcionalidad y la seguridad de cualquier aplicación mecánica. Un torque incorrecto puede provocar fallas costosas, desde deformaciones hasta roturas completas. Este artículo profundiza en el cálculo y la verificación del torque, ofreciendo una información para profesionales y aficionados.
¿Por Qué es Importante el Torque de los Tornillos?
El torque, una fuerza de torsión, se mide como fuerza multiplicada por la distancia. En los tornillos, la aplicación de torque convierte la tensión en una fuerza de sujeción. Asegurar el torque adecuado evita el cizallamiento (deslizamiento) y las fuerzas de tensión (estiramiento). Un tornillo con poco torque se deformará y no sujetará correctamente, mientras que uno con demasiado torque se romperá. La cantidad de torque necesaria depende de las propiedades del metal del tornillo y su propósito.
Cómo Calcular el Torque
La fórmula estándar para calcular el torque es: T = DFK
Donde:
- T = Torque
- D = Diámetro del tornillo
- F = Fuerza axial del tornillo
- K = Factor K (factor de tuerca), que varía según la lubricación.
El factor K para una junta seca (sin lubricante) es de 0.Para juntas lubricadas, suele estar entre 0.15 y 0.1Una junta seca tiene más fricción, requiriendo más torque para lograr la misma deflexión que una junta lubricada.
Ejemplo de Cálculo de Torque
Consideremos una junta seca (K = 0.2), un diámetro de tornillo de 0.5 pulgadas y una fuerza axial de 11,175 libras:
T = 0.2 x 0.5 x 11,175 = 1,115 pulgadas-libra
Para convertir a libras-pie, dividimos entre 12:
T = 1,115 / 12 = 9125 libras-pie
Por lo tanto, el torque aproximado es de 93 libras-pie.
Herramientas para el Cálculo de Torque
Las llaves dinamométricas son instrumentos de precisión que miden y aplican el torque adecuado. Existen llaves dinamométricas analógicas y digitales. Recuerde que las llaves dinamométricas no son perfectamente precisas. Para combinaciones específicas de diámetro de tornillo, tipo de rosca y grado, es recomendable consultar con un especialista.
Verificación del Cálculo de Torque
Después de calcular el torque, es fundamental verificarlo para garantizar la seguridad y el correcto funcionamiento del equipo. Un pequeño error puede generar una gran discrepancia en el resultado final. Se pueden utilizar tres métodos para verificar:
Prueba del Primer Movimiento
Después de apretar el sujetador, utilice una llave dinamométrica de auditoría para aplicar lentamente fuerza en la dirección de apriete hasta que observe el primer movimiento en el sujetador. La lectura es una indicación confiable del torque aplicado originalmente.
Prueba de Aflojamiento
Similar al método anterior, pero en dirección opuesta. El momento en que se siente el primer movimiento de aflojamiento proporcionará una buena lectura en la llave de auditoría.
Prueba de Marcación
Marque la superficie del sujetador después de apretar el tornillo o la tuerca, extendiendo la marca a la superficie a la que se está sujetando. Afloje el sujetador, espere un momento y vuelva a apretarlo hasta que las marcas se alineen. El torque requerido para llegar a ese punto es una buena referencia al torque original utilizado.
Consultas Habituales sobre la Especificación de Torque
| Pregunta | Respuesta |
|---|---|
| ¿Qué sucede si el torque es demasiado bajo? | El tornillo se aflojará y no proporcionará la fuerza de sujeción necesaria. |
| ¿Qué sucede si el torque es demasiado alto? | El tornillo se puede romper o deformar. |
| ¿Cómo elijo el factor K correcto? | Depende del tipo de lubricante utilizado (o la ausencia de este). Consultar tablas de datos del fabricante del tornillo es crucial. |
| ¿Qué tipo de llave dinamométrica debo usar? | Depende de la precisión requerida y el rango de torque necesario. Para aplicaciones críticas, se recomiendan llaves dinamométricas digitales de alta precisión. |

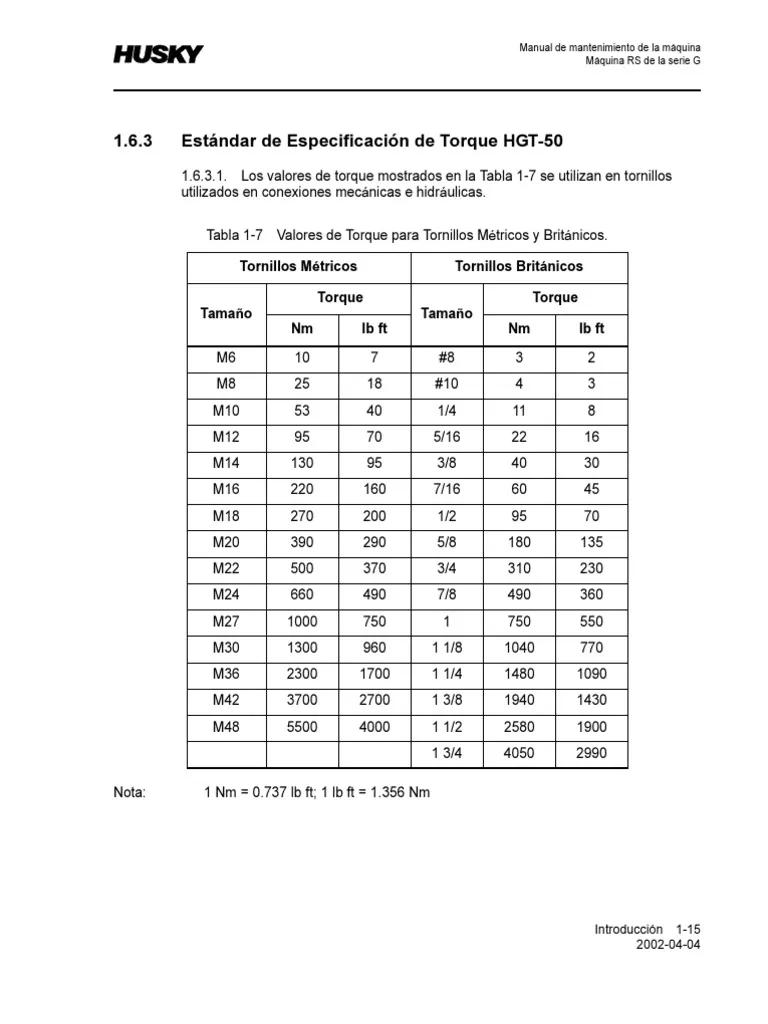

Tabla Comparativa de Tipos de Tornillos y sus Torques Típicos
(Nota: Los valores son aproximados y dependen de muchos factores. Consultar siempre la especificación del fabricante).
| Tipo de Tornillo | Material | Torque Típico (lb-ft) |
|---|---|---|
| Tornillo de Cabeza Hexagonal | Acero al Carbono | Varía según el diámetro y grado |
| Tornillo de Cabeza Phillips | Acero Inoxidable | Varía según el diámetro y grado |
| Tornillo de Máquina | Latón | Varía según el diámetro y grado |
Nota importante: Esta información es solo una tutorial. Siempre consulte las especificaciones del fabricante del tornillo para obtener las recomendaciones de torque precisas para su aplicación específica. Un torque incorrecto puede tener consecuencias graves.
